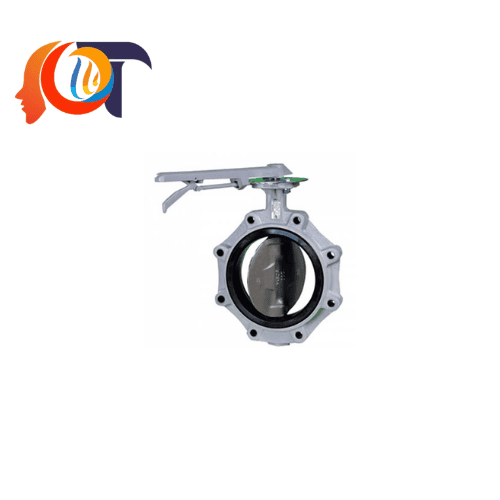

704G-1T Tomoe Valve là gì?

704G-1T Tomoe Valve là van bướm điều khiển bằng tay dạng tay gạt, thuộc dòng 700G của TOMOE Valve. Đây là dòng van bướm làm kín bằng gioăng cao su, được thiết kế cho các ứng dụng đóng/mở dòng chảy trong hệ thống đường ống công nghiệp.

Dòng 700G được TOMOE phát triển theo hướng tối ưu độ bền, khả năng làm kín và chi phí đầu tư. Van được thiết kế để đáp ứng nhiều tiêu chuẩn mặt bích quốc tế, phù hợp với các hệ thống đường ống tại nhiều quốc gia.

704G-1T là phiên bản sử dụng tay gạt, phù hợp với các hệ thống có nhu cầu đóng/mở van trực tiếp tại vị trí lắp đặt. Theo dữ liệu CAD của TOMOE, model 700G-1T có các kích thước từ DN40 đến DN200.

Tổng quan về 704G-1T Tomoe Valve

704G-1T thuộc nhóm Rubber Seated Butterfly Valve, sử dụng gioăng làm kín bằng vật liệu cao su để tạo độ kín giữa đĩa van và thân van.

Thiết kế dạng van bướm giúp sản phẩm có cấu trúc tương đối gọn, trọng lượng thấp và phù hợp với các hệ thống đường ống cần thao tác đóng/mở nhanh.

TOMOE cũng trang bị cho dòng 700G cấu trúc Cosine Curve đã được cấp bằng sáng chế. Thiết kế này giúp giảm mô-men xoắn khi đóng/mở van, từ đó hỗ trợ vận hành nhẹ hơn và giảm tải cho cơ cấu truyền động.

Đặc điểm nổi bật của 704G-1T

Thiết kế van bướm nhỏ gọn

Van bướm có ưu điểm về kích thước và trọng lượng so với nhiều loại van công nghiệp khác. Thiết kế này giúp tiết kiệm không gian lắp đặt và thuận tiện cho việc bảo trì.

Điều khiển bằng tay gạt

704G-1T sử dụng cơ cấu lever handle, cho phép người vận hành đóng hoặc mở van trực tiếp.

Cấu tạo này phù hợp với các vị trí không yêu cầu điều khiển tự động hoặc những hệ thống cần thao tác nhanh tại chỗ.

Cấu trúc Cosine Curve

Cấu trúc ghế van dạng Cosine Curve giúp giảm mô-men xoắn trong quá trình đóng/mở. Theo TOMOE, mô-men xoắn có thể giảm khoảng 40% so với thiết kế trước đây của hãng.

Khả năng làm kín ổn định

704G sử dụng thiết kế làm kín bằng gioăng cao su và có cơ cấu làm kín trục được thiết kế nhằm hạn chế rò rỉ môi chất.

Thiết kế này hướng đến yêu cầu vận hành ổn định trong các hệ thống đường ống công nghiệp.

Nhiều lựa chọn vật liệu

Dòng 700G được thiết kế với nhiều lựa chọn vật liệu cho thân van, đĩa van và seat, giúp người dùng lựa chọn cấu hình phù hợp với môi chất và điều kiện vận hành.

Thông số nổi bật của 704G-1T

Các thông số vật liệu và kích thước có thể thay đổi theo cấu hình đặt hàng. Khi lựa chọn van, cần xác định chính xác đường kính danh nghĩa, tiêu chuẩn mặt bích, môi chất, nhiệt độ, áp suất và vật liệu seat.

Ứng dụng của van bướm 704G-1T

704G-1T phù hợp với nhiều hệ thống đường ống cần đóng/mở dòng chảy bằng thao tác thủ công.

Một số ứng dụng tiêu biểu gồm:

• Hệ thống cấp và xử lý nước.
• Hệ thống HVAC và điều hòa không khí.
• Hệ thống đường ống trong nhà máy.
• Hệ thống xử lý nước công nghiệp.
• Hệ thống khí và chất lỏng phù hợp với vật liệu làm kín.
• Các dây chuyền sản xuất cần van đóng/mở tại chỗ.
• Hệ thống đường ống trong các công trình công nghiệp và dân dụng.

Đối với những ứng dụng có yêu cầu đặc biệt về môi chất ăn mòn, nhiệt độ hoặc tiêu chuẩn vệ sinh, nên lựa chọn đúng dòng van và vật liệu seat thay vì sử dụng cấu hình tiêu chuẩn.

Vì sao nên lựa chọn 704G-1T Tomoe Valve?

704G-1T phù hợp với doanh nghiệp đang tìm kiếm một giải pháp van bướm có thiết kế đơn giản, dễ vận hành và tối ưu chi phí.

Những lợi ích đáng chú ý gồm:

• Thiết kế nhỏ gọn, thuận tiện lắp đặt.
• Vận hành bằng tay gạt đơn giản.
• Khả năng đóng/mở nhanh.
• Thiết kế giảm mô-men xoắn khi vận hành.
• Gioăng làm kín có thể lựa chọn theo môi chất.
• Phù hợp với nhiều tiêu chuẩn mặt bích.
• Dễ dàng bảo trì và thay thế khi cần thiết.
• Có nhiều model cùng dòng để mở rộng hệ thống.

Các sản phẩm van bướm cùng hãng TOMOE Valve

TOMOE cung cấp danh mục van bướm khá rộng, từ van bướm gioăng cao su đến van bướm chịu hóa chất, van điều khiển và van bướm hiệu suất cao.

Dòng van bướm làm kín bằng cao su

• 700Z – van bướm gioăng cao su cho các ứng dụng thông dụng.
• 700G / 704G / 705G – dòng van bướm đa dụng, tối ưu về hiệu quả và chi phí.
• 704G / 722F / 720F – dòng van bướm 10 bar, phù hợp cho ứng dụng công nghiệp và hàng hải.
• 700E / 700K / 700S – các dòng van bướm gioăng cao su cho nhiều ứng dụng đường ống.
• 731P / 732P / 732Q – van bướm phục vụ các ứng dụng yêu cầu áp suất cao hơn.
• 731R – van bướm gioăng cao su.
• 227P – van bướm thuộc nhóm rubber seated của TOMOE.

Dòng van bướm chịu hóa chất

• 841T / 842T
• 846T / 847T / 847Q

Các dòng này sử dụng vật liệu fluororesin như PFA hoặc PTFE nhằm tăng khả năng chống ăn mòn và phù hợp với các môi chất có tính hóa học cao.

Dòng van bướm hiệu suất cao

• Tom Disco 304YA
• 302Y / 304Y
• 304A / 304Q
• Tom Disco 302A
• HLV 304M
• 334A

Đây là nhóm van bướm hiệu suất cao của TOMOE, phù hợp với các ứng dụng yêu cầu khả năng làm kín và hiệu suất vận hành cao hơn.

Dòng van bướm Triple Offset

• TRITEC
• TRITEC TT2

Dòng TRITEC là van bướm ba lệch tâm được TOMOE phát triển cho các ứng dụng công nghiệp và quy trình khắc nghiệt, có thể đáp ứng đến pressure class 1500 tùy cấu hình.

Dòng Rotary Control Valve

• DTM
• 508V
• 507V

Đây là nhóm van điều khiển dạng xoay, hướng đến các ứng dụng cần kiểm soát dòng chảy thay vì chỉ đóng/mở đường ống.

Các thiết bị TOMOE có thể kết hợp với 704G-1T

Ngoài phiên bản tay gạt, hệ thống van TOMOE có thể sử dụng các cơ cấu truyền động khác tùy yêu cầu tự động hóa.

TOMOE cung cấp các dòng actuator khí nén như NEW T-DYNAMO 7E/7F/7G và TG-S 3K/3U. Các actuator này có thể được sử dụng để xây dựng hệ thống van điều khiển tự động thay cho thao tác thủ công.

Với dây chuyền tự động hóa, việc kết hợp van bướm TOMOE với actuator, bộ điều khiển và hệ thống PLC giúp doanh nghiệp chuyển từ vận hành thủ công sang điều khiển tập trung.

704G-1T Tomoe Valve phù hợp với hệ thống nào?

Nếu doanh nghiệp cần một van bướm TOMOE điều khiển bằng tay, có thiết kế gọn, dễ vận hành và phù hợp cho các hệ thống đường ống thông dụng, 704G-1T là một lựa chọn đáng cân nhắc.

Đặc biệt, dòng 700G có nhiều model và phương án vận hành khác nhau. Do đó, người dùng có thể lựa chọn cấu hình phù hợp khi hệ thống được nâng cấp từ vận hành thủ công sang điều khiển bằng hộp số, khí nén hoặc điện.

Để lựa chọn chính xác 704G-1T, cần xác định các thông tin như DN van, tiêu chuẩn mặt bích, môi chất, nhiệt độ, áp suất và vật liệu gioăng trước khi đặt hàng.
