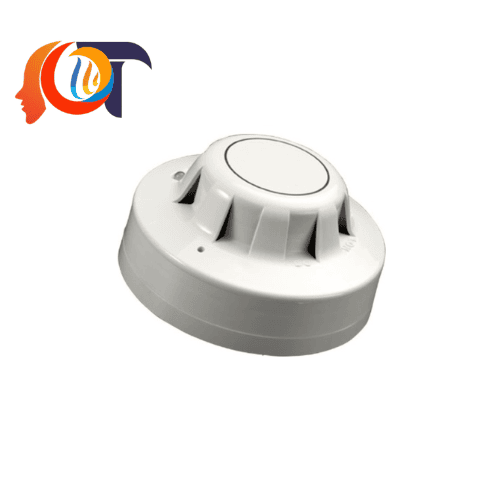

55000-317APO-EX Apollo Series 65 Optical Smoke Detector

55000-317APO-EX Apollo Series 65 Optical Smoke Detector là đầu báo khói quang học thuộc dòng Apollo Series 65, được thiết kế cho các hệ thống báo cháy thông thường. Thiết bị sử dụng nguyên lý phát hiện khói bằng quang điện, phù hợp với nhiều ứng dụng cần phát hiện sớm các đám cháy âm ỉ và cháy tạo khói.

Với thiết kế nhỏ gọn, khả năng hoạt động ổn định và tương thích với nhiều hệ thống báo cháy thông thường, 55000-317APO là lựa chọn phù hợp cho các công trình dân dụng, thương mại và công nghiệp.

Trong hệ thống báo cháy tự động, đầu báo khói đóng vai trò quan trọng trong việc phát hiện dấu hiệu cháy ngay từ giai đoạn đầu. Apollo Series 65 55000-317APO giúp hệ thống nhanh chóng nhận biết sự xuất hiện của khói và truyền tín hiệu về tủ trung tâm báo cháy.

Tổng quan về 55000-317APO

Apollo 55000-317APO là đầu báo khói quang học loại conventional, thuộc dòng Series 65. Thiết bị được sử dụng với các đế đầu báo tương thích của Apollo và có thể kết nối với nhiều tủ báo cháy conventional trên thị trường.

Nguyên lý hoạt động của thiết bị dựa trên việc phát xung ánh sáng bên trong buồng cảm biến. Khi khói đi vào buồng phát hiện, ánh sáng bị tán xạ và được cảm biến quang điện nhận biết. Khi tín hiệu đạt ngưỡng báo động, đầu báo chuyển sang trạng thái alarm và đèn LED báo động phát sáng.

Thiết kế này đặc biệt phù hợp với các đám cháy tạo ra nhiều khói trong giai đoạn đầu, bao gồm các dạng cháy âm ỉ thường gặp trong phòng làm việc, hành lang, khu vực lưu trú và các không gian kín.

Đặc điểm nổi bật của 55000-317APO

Công nghệ phát hiện khói quang học

55000-317APO sử dụng công nghệ cảm biến quang điện để nhận biết các hạt khói đi vào buồng cảm biến. Phương pháp này giúp thiết bị phản ứng hiệu quả với các đám cháy âm ỉ và cháy sinh nhiều khói.

Phát hiện khói nhanh và ổn định

Bộ phát LED hồng ngoại bên trong buồng cảm biến phát các xung ánh sáng định kỳ. Khi có khói, ánh sáng bị tán xạ và được photodiode ghi nhận.

Tín hiệu được xử lý để xác định trạng thái báo động, giúp hệ thống báo cháy phát hiện sự cố một cách nhanh chóng.

Đèn LED hiển thị trạng thái

Đầu báo được trang bị đèn LED chỉ thị trạng thái. Ở trạng thái bình thường, đèn không phát sáng rõ rệt; khi xảy ra báo động, LED chuyển sang màu đỏ để giúp người vận hành dễ dàng nhận biết đầu báo đang kích hoạt.

Điện áp hoạt động rộng

Thiết bị có dải điện áp hoạt động từ khoảng 9 đến 33 VDC, phù hợp với nhiều cấu hình hệ thống báo cháy conventional.

Thiết kế nhỏ gọn

Apollo 55000-317APO có đường kính khoảng 100 mm và chiều cao khoảng 42 mm, giúp việc lắp đặt trên trần hoặc các vị trí cần bảo vệ trở nên thuận tiện.

Vỏ thiết bị sử dụng vật liệu polycarbonate chống cháy, phù hợp với yêu cầu sử dụng trong các hệ thống phát hiện cháy.

Thông số kỹ thuật 55000-317APO

Ứng dụng của Apollo 55000-317APO

55000-317APO được sử dụng trong nhiều hệ thống báo cháy tự động cần phát hiện khói sớm.

Một số ứng dụng tiêu biểu gồm:

• Văn phòng và tòa nhà thương mại.
• Nhà máy và khu vực sản xuất.
• Kho hàng và trung tâm logistics.
• Khách sạn, nhà nghỉ và khu lưu trú.
• Trường học và cơ sở giáo dục.
• Hành lang và lối thoát hiểm.
• Phòng kỹ thuật và các khu vực phụ trợ.
• Các công trình sử dụng tủ báo cháy Conventional.

Đầu báo đặc biệt phù hợp với các khu vực có nguy cơ xuất hiện đám cháy âm ỉ hoặc cháy tạo nhiều khói trong giai đoạn đầu.

55000-317APO hoạt động như thế nào?

Quá trình phát hiện khói của đầu báo có thể được hiểu đơn giản qua các bước:

Bước 1: Giám sát môi trường

LED hồng ngoại bên trong đầu báo phát các xung ánh sáng theo chu kỳ để kiểm tra không khí trong buồng cảm biến.

Bước 2: Khói đi vào buồng cảm biến

Khi xảy ra cháy, các hạt khói đi vào buồng phát hiện thông qua các khe hút khí.

Bước 3: Ánh sáng bị tán xạ

Các hạt khói làm tán xạ ánh sáng phát ra từ LED.

Bước 4: Cảm biến ghi nhận tín hiệu

Photodiode nhận ánh sáng tán xạ và chuyển thành tín hiệu điện.

Bước 5: Kích hoạt báo động

Khi tín hiệu đạt ngưỡng được xác định, đầu báo chuyển sang trạng thái báo động và LED cảnh báo phát sáng.

Tín hiệu sau đó được truyền về tủ trung tâm để thực hiện các chức năng cảnh báo và xử lý tiếp theo.

Đế sử dụng cho 55000-317APO

Đầu báo 55000-317APO sử dụng đế rời, giúp thuận tiện cho việc lắp đặt, bảo trì và thay thế đầu báo.

Một số loại đế Series 65 có thể sử dụng cùng đầu báo gồm:

• 45681-200APO: Series 65 Standard Base.
• 45681-201APO: Series 65 Diode Base.
• 45681-245APO: Series 65 24V Relay Base.
• 45681-246APO: Series 65 AUX Relay Base.
• 45681-508APO: Series 65 12V Relay Base.

Việc lựa chọn loại đế cần căn cứ vào cấu hình tủ báo cháy, phương án đấu dây và yêu cầu điều khiển của từng hệ thống.

Các sản phẩm cùng dòng Series 65 của Apollo

Apollo cung cấp nhiều thiết bị phát hiện cháy trong dòng Series 65, giúp triển khai hệ thống báo cháy Conventional cho nhiều môi trường khác nhau.

55000-317APO – Series 65 Optical Smoke Detector

Đầu báo khói quang học, phù hợp với các khu vực cần phát hiện khói từ đám cháy âm ỉ và cháy tạo khói.

55000-316APO – Series 65 Optical Smoke Detector with Flashing LED

Phiên bản đầu báo khói quang học có LED nhấp nháy, hỗ trợ nhận biết trạng thái thiết bị trực quan hơn.

55000-122APO – Series 65 A1R Heat Detector

Đầu báo nhiệt loại A1R, sử dụng nguyên lý phát hiện nhiệt và tốc độ gia tăng nhiệt độ.

55000-126APO – Series 65 BR Heat Detector

Đầu báo nhiệt với ngưỡng nhiệt phù hợp cho các ứng dụng yêu cầu phát hiện nhiệt độ cao.

55000-127APO – Series 65 BR Heat Detector

Đầu báo nhiệt Series 65 dành cho các khu vực cần sử dụng phương pháp phát hiện nhiệt thay cho phát hiện khói.

55000-132APO – Series 65 CR Heat Detector

Đầu báo nhiệt Series 65 dành cho các khu vực có yêu cầu phát hiện nhiệt ở mức nhiệt độ cao hơn.

53546-021APO – Series 65 Duct Smoke Detector

Đầu báo khói ống gió, được sử dụng để phát hiện khói trong hệ thống HVAC và đường ống thông gió.

Các sản phẩm Apollo cùng ứng dụng

Ngoài Series 65, Apollo còn cung cấp nhiều dòng đầu báo và thiết bị báo cháy dành cho các hệ thống conventional, addressable và môi trường đặc thù.

Apollo XP95

XP95 là dòng thiết bị báo cháy địa chỉ, phù hợp với các hệ thống yêu cầu xác định vị trí thiết bị cụ thể trên đường truyền.

Một số sản phẩm tiêu biểu:

• 55000-600APO – XP95 Optical Smoke Detector.
• 55000-620APO – XP95 Optical Smoke Detector.
• 55000-640APO – XP95 Intrinsically Safe Optical Smoke Detector.
• 55000-400 – XP95 Heat Detector.
• 55000-885APO – XP95 Multisensor Detector.

Apollo Discovery

Discovery là dòng đầu báo địa chỉ với nhiều loại cảm biến, phục vụ các hệ thống báo cháy yêu cầu khả năng phát hiện và phân tích đa dạng.

Một số model tiêu biểu:

• 58000-600 – Discovery Optical Smoke Detector.
• 58000-700 – Discovery Multisensor Detector.
• 58000-400 – Discovery Heat Detector.
• 58000-330 – Discovery CO Detector.

Apollo Orbis

Orbis là dòng đầu báo conventional được sử dụng cho nhiều hệ thống báo cháy thương mại và công nghiệp.

Một số sản phẩm tiêu biểu:

• ORB-OP-42001-APO – Orbis Optical Smoke Detector.
• ORB-OH-53028-APO – Orbis Optical/Heat Multisensor.
• ORB-HT-51153-APO – Orbis Intrinsically Safe Heat Detector.
• ORB-HT-51154-APO – Orbis Intrinsically Safe Heat Detector with Flashing LED.
• ORB-HT-51155-APO – Orbis Intrinsically Safe Heat Detector.

Lưu ý khi lựa chọn 55000-317APO-EX

Khi đặt hàng hoặc thay thế thiết bị, cần kiểm tra chính xác mã sản phẩm, loại tủ báo cháy và loại đế sử dụng.

Model 55000-317APO được xác định là đầu báo khói quang học Conventional Series 65. Nếu hệ thống yêu cầu thiết bị Intrinsically Safe hoặc sử dụng trong khu vực nguy hiểm có nguy cơ cháy nổ, cần lựa chọn đúng model được chứng nhận cho môi trường này, chẳng hạn dòng XP95 Intrinsically Safe và các phụ kiện barrier/base tương ứng.

Do đó, không nên tự động xem hậu tố “EX” trong tên đặt hàng là bằng chứng cho khả năng chống cháy nổ. Cần đối chiếu mã sản phẩm trên datasheet, chứng nhận và yêu cầu của dự án trước khi lắp đặt.

Lợi ích khi sử dụng đầu báo khói Apollo

Sử dụng đầu báo Apollo trong hệ thống báo cháy giúp doanh nghiệp xây dựng giải pháp phát hiện cháy phù hợp với từng khu vực bảo vệ.

Các lợi ích chính gồm:

• Phát hiện khói sớm.
• Công nghệ cảm biến quang học ổn định.
• Thiết kế nhỏ gọn, dễ lắp đặt.
• Có nhiều loại đế để lựa chọn.
• Dễ dàng bảo trì và thay thế.
• Có nhiều dòng sản phẩm cho hệ thống Conventional và Addressable.
• Có giải pháp dành cho các môi trường yêu cầu Intrinsically Safe.
• Phù hợp với nhiều loại công trình dân dụng, thương mại và công nghiệp.
