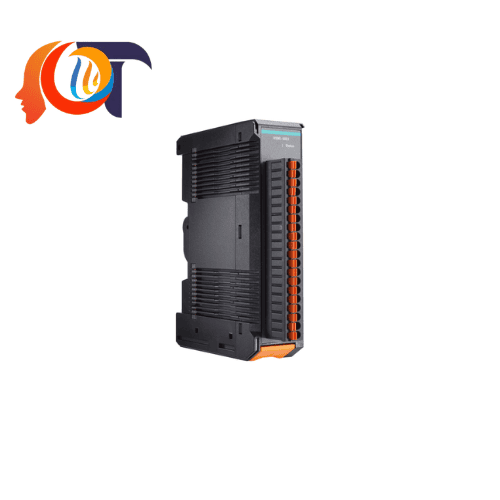

45ML-5401 Moxa – Module 4 cổng Serial RS-232/422/485 cho ioThinx 4530

45ML-5401 Moxa là module truyền thông serial thuộc dòng ioThinx 4500 Series, được thiết kế để mở rộng khả năng kết nối cho bộ điều khiển ioThinx 4530 Series. Thiết bị cung cấp 4 cổng serial, hỗ trợ đồng thời các chuẩn RS-232, RS-422 và RS-485 2-wire.

Với thiết kế nhỏ gọn, lắp đặt DIN-rail và khả năng hoạt động trong dải nhiệt độ từ -20 đến 60°C, 45ML-5401 phù hợp cho các hệ thống tự động hóa công nghiệp cần kết nối nhiều thiết bị serial với bộ điều khiển trung tâm.

Module là lựa chọn phù hợp cho các ứng dụng thu thập dữ liệu, giám sát thiết bị và tích hợp máy móc sử dụng giao tiếp serial vào hệ thống điều khiển công nghiệp.

Tổng quan về 45ML-5401 Moxa

45ML-5401 được phát triển dành riêng cho ioThinx 4530 Series. Module giúp mở rộng số lượng cổng serial của bộ điều khiển, đáp ứng nhu cầu kết nối nhiều thiết bị trường trong cùng một hệ thống.

Mỗi module cung cấp 4 cổng serial và có thể cấu hình để sử dụng RS-232, RS-422 hoặc RS-485 2-wire tùy theo yêu cầu của thiết bị kết nối.

Điểm đáng chú ý là ioThinx 4530 Series có thể hỗ trợ tối đa 5 module 45ML. Nhờ đó, hệ thống có thể mở rộng lên đến 20 cổng serial khi sử dụng đầy đủ các module giao tiếp.

45ML-5401 cũng hỗ trợ cách ly tín hiệu lên đến 3 kVDC hoặc 2 kVrms, giúp tăng khả năng bảo vệ giao tiếp trong môi trường công nghiệp.

Đặc điểm nổi bật của 45ML-5401

45ML-5401 Moxa sở hữu nhiều tính năng phù hợp với yêu cầu kết nối trong hệ thống tự động hóa:

4 cổng serial trên một module, giúp kết nối nhiều thiết bị mà không cần sử dụng thêm các bộ chuyển đổi bên ngoài.

Hỗ trợ 3 chuẩn giao tiếp RS-232, RS-422 và RS-485 2-wire. Người dùng có thể lựa chọn chuẩn giao tiếp phù hợp với từng thiết bị.

Tốc độ truyền dữ liệu hỗ trợ từ 300 đến 115.200 bps, đáp ứng nhiều thiết bị serial công nghiệp khác nhau.

Hỗ trợ RS-485 với cơ chế tự động điều khiển hướng truyền dữ liệu, giúp đơn giản hóa việc cấu hình hệ thống.

Thiết kế dạng module giúp dễ dàng mở rộng hệ thống ioThinx 4530 khi số lượng thiết bị kết nối tăng lên.

Lắp đặt DIN-rail, phù hợp với tủ điện và tủ điều khiển công nghiệp.

Dải nhiệt độ hoạt động từ -20 đến 60°C, đáp ứng tốt các môi trường sản xuất và tự động hóa thông thường.

Khả năng kết nối RS-232, RS-422 và RS-485

Một trong những ưu điểm quan trọng của 45ML-5401 là khả năng hỗ trợ nhiều chuẩn truyền thông serial trên cùng một module.

Với RS-232, module phù hợp để kết nối các thiết bị serial ở khoảng cách tương đối ngắn như máy móc, thiết bị đo hoặc bộ điều khiển.

RS-422 phù hợp với các hệ thống yêu cầu truyền dữ liệu ổn định và khoảng cách kết nối dài hơn.

RS-485 2-wire được sử dụng phổ biến trong tự động hóa công nghiệp nhờ khả năng kết nối nhiều thiết bị trên cùng một đường truyền. Chuẩn này đặc biệt phù hợp với các thiết bị như đồng hồ đo, biến tần, bộ điều khiển, cảm biến và các thiết bị sử dụng giao thức Modbus RTU.

Việc tích hợp cả ba chuẩn giao tiếp giúp 45ML-5401 có tính linh hoạt cao khi triển khai trong các hệ thống tự động hóa khác nhau.

Ứng dụng của 45ML-5401 Moxa

45ML-5401 được sử dụng trong nhiều hệ thống cần thu thập dữ liệu hoặc kết nối thiết bị serial với bộ điều khiển ioThinx 4530.

Một số ứng dụng tiêu biểu gồm:

Kết nối biến tần và servo drive sử dụng giao tiếp RS-485.

Kết nối đồng hồ đo điện, đồng hồ đo năng lượng và thiết bị đo công nghiệp.

Thu thập dữ liệu từ cảm biến và thiết bị đo có giao tiếp serial.

Kết nối PLC, bộ điều khiển và thiết bị tự động hóa sử dụng RS-232, RS-422 hoặc RS-485.

Tích hợp thiết bị Modbus RTU vào hệ thống giám sát và thu thập dữ liệu.

Xây dựng hệ thống SCADA và Industrial IoT.

Thu thập dữ liệu máy móc và đưa về bộ điều khiển Linux-based ioThinx 4530.

Kết nối nhiều thiết bị trường trong các hệ thống sản xuất, năng lượng, xử lý nước và cơ sở hạ tầng.

Thông số kỹ thuật 45ML-5401

45ML-5401 và 45ML-5401-T khác nhau như thế nào?

Moxa cung cấp hai phiên bản của module 4 cổng serial này.

45ML-5401 có dải nhiệt độ hoạt động từ -20 đến 60°C, phù hợp với phần lớn hệ thống tự động hóa công nghiệp trong nhà máy.

45ML-5401-T là phiên bản nhiệt độ mở rộng, có khả năng hoạt động từ -40 đến 75°C. Model này phù hợp hơn với các hệ thống được lắp đặt tại môi trường có nhiệt độ cao hoặc thấp hơn điều kiện thông thường.

Cả hai phiên bản đều cung cấp 4 cổng serial và hỗ trợ RS-232, RS-422 và RS-485 2-wire.

Lợi ích khi sử dụng 45ML-5401 trong hệ thống tự động hóa

45ML-5401 giúp đơn giản hóa việc kết nối các thiết bị serial với bộ điều khiển ioThinx 4530.

Thay vì sử dụng nhiều bộ chuyển đổi giao tiếp riêng biệt, doanh nghiệp có thể tập trung các kết nối serial trên một module mở rộng. Điều này giúp hệ thống gọn hơn, dễ quản lý và thuận tiện khi bảo trì.

Khả năng mở rộng tối đa 5 module 45ML cũng giúp hệ thống dễ dàng nâng cấp khi số lượng thiết bị cần kết nối tăng lên.

Đối với các dự án Industrial IoT, 45ML-5401 đặc biệt hữu ích khi cần đưa dữ liệu từ các thiết bị hiện trường sử dụng RS-232, RS-422 hoặc RS-485 về bộ điều khiển và hệ thống phần mềm phía trên.

Các sản phẩm Moxa cùng dòng và thường được sử dụng kết hợp

Moxa cung cấp hệ sinh thái thiết bị đa dạng cho các hệ thống tự động hóa, Industrial Ethernet, Serial Communication và I/O.

ioThinx 4530 Series

ioThinx 4533-LX và ioThinx 4533-LX-T là bộ điều khiển Linux-based dành cho hệ thống Industrial IoT và tự động hóa. Thiết bị hỗ trợ C/C++, Python, 2 cổng Ethernet và khả năng mở rộng với các module 45MR và 45ML.

45MR-1600

Module 16 Digital Input, 24 VDC, PNP, phù hợp để thu thập tín hiệu số từ cảm biến, công tắc và thiết bị hiện trường.

45MR-1601

Module 16 Digital Input, 24 VDC, NPN, dành cho các hệ thống sử dụng tín hiệu đầu vào NPN.

45MR-2404

Module 4 relay Form A, phù hợp để điều khiển các thiết bị điện và tải trong hệ thống tự động hóa.

45MR-2600

Module 16 Digital Output, 24 VDC, kiểu sink, dùng để điều khiển thiết bị chấp hành từ hệ thống ioThinx.

45MR-2601

Module 16 Digital Output, 24 VDC, kiểu source, phù hợp với các hệ thống điều khiển tín hiệu số.

45MR-3800

Module 8 Analog Input, hỗ trợ tín hiệu 0–20 mA hoặc 4–20 mA, phù hợp với các cảm biến và thiết bị đo công nghiệp.

45MR-3810

Module 8 Analog Input hỗ trợ tín hiệu -10 đến 10 V hoặc 0 đến 10 V.

45MR-4420

Module 4 Analog Output, hỗ trợ 0–10 V, 0–20 mA và 4–20 mA, phù hợp cho các ứng dụng điều khiển van, biến tần và thiết bị chấp hành analog.

45MR-6600

Module 6 RTD, được sử dụng để thu thập tín hiệu nhiệt độ từ các cảm biến RTD trong hệ thống công nghiệp.

45MR-6810

Module 8 Thermocouple Input, phù hợp với các ứng dụng đo và giám sát nhiệt độ bằng cảm biến can nhiệt.

45MR-7210

Module cấp nguồn cho system power và field power, hỗ trợ xây dựng hệ thống ioThinx có cấu trúc nguồn phù hợp với yêu cầu triển khai thực tế.

45MR-7820

Module phân phối potential, hỗ trợ việc phân phối tín hiệu và nguồn trong hệ thống I/O mở rộng.

45ML-5401-T

Phiên bản nhiệt độ mở rộng của 45ML-5401, hỗ trợ dải nhiệt độ hoạt động từ -40 đến 75°C, phù hợp với các môi trường công nghiệp khắc nghiệt hơn.

Vì sao nên lựa chọn 45ML-5401 Moxa?

45ML-5401 là giải pháp phù hợp cho doanh nghiệp cần mở rộng khả năng giao tiếp serial của bộ điều khiển ioThinx 4530.

Thiết bị nổi bật với 4 cổng serial đa chuẩn, khả năng hỗ trợ RS-232, RS-422 và RS-485 trên cùng module, thiết kế DIN-rail nhỏ gọn và khả năng mở rộng linh hoạt.

Khi kết hợp với các module 45MR và bộ điều khiển ioThinx 4530, 45ML-5401 có thể trở thành một thành phần quan trọng trong hệ thống thu thập dữ liệu, giám sát thiết bị và tự động hóa công nghiệp.

Đối với các dự án cần kết nối nhiều thiết bị serial, Modbus RTU hoặc thiết bị trường với hệ thống Industrial IoT, Moxa 45ML-5401 là lựa chọn đáng cân nhắc nhờ tính linh hoạt và khả năng mở rộng tốt.
