4500S-2MPa Geokon – Cảm biến đo áp lực nước lỗ rỗng Standard Piezometer

1. Giới thiệu 4500S-2MPa Geokon

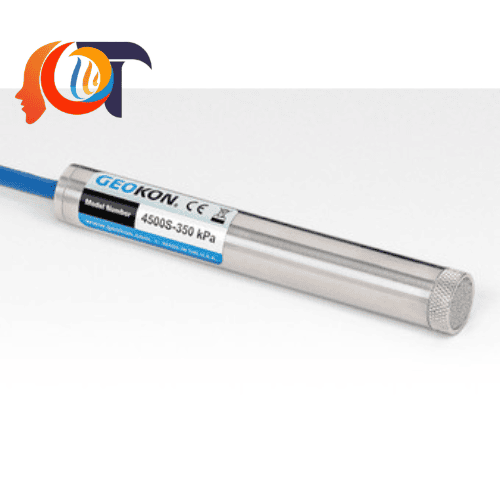

4500S-2MPa Geokon là cảm biến đo áp lực nước lỗ rỗng (Standard Piezometer), sử dụng công nghệ dây rung (Vibrating Wire). Thiết bị được thiết kế để đo áp lực nước ngầm, áp lực nước trong đất và áp lực chất lỏng trong các công trình xây dựng.

Sản phẩm thuộc dòng 4500 Series của GEOKON, thương hiệu chuyên cung cấp thiết bị quan trắc địa kỹ thuật và kết cấu công trình đến từ Mỹ.

Với dải đo 0–2 MPa, model 4500S-2MPa phù hợp với nhiều ứng dụng quan trắc địa kỹ thuật. Thiết bị có thể lắp đặt trực tiếp trong nền đất, đập đất, đê chắn hoặc bên trong các lỗ khoan. Ngoài ra, cảm biến còn được sử dụng trong các giếng quan trắc và hệ thống ống đo áp lực nước.

Điểm nổi bật của 4500S-2MPa là khả năng đo ổn định trong thời gian dài. Công nghệ dây rung giúp chuyển đổi sự thay đổi áp lực thành tín hiệu tần số. Nhờ đó, thiết bị có thể cung cấp dữ liệu đáng tin cậy cho hệ thống quan trắc tự động.

Bên cạnh áp lực nước, cảm biến còn tích hợp thermistor để đo nhiệt độ tại vị trí lắp đặt. Đây là thông tin hữu ích khi đánh giá sự thay đổi nhiệt độ và ảnh hưởng của môi trường đến kết quả quan trắc.

GEOKON 4500S-2MPa là giải pháp phù hợp cho các dự án cần theo dõi áp lực nước lỗ rỗng, mực nước ngầm và sự ổn định của nền móng trong suốt quá trình thi công cũng như vận hành công trình.

2. Đặc điểm kỹ thuật nổi bật của 4500S-2MPa

4500S-2MPa được thiết kế để đáp ứng yêu cầu quan trắc liên tục trong môi trường địa kỹ thuật. Thiết bị có kết cấu chắc chắn, kích thước nhỏ gọn và khả năng kết nối với các hệ thống thu thập dữ liệu.

Những đặc điểm nổi bật gồm:

• Công nghệ Vibrating Wire: Sử dụng nguyên lý dây rung để đo sự thay đổi áp lực chất lỏng.
• Dải đo 2 MPa: Phù hợp với các ứng dụng có áp lực nước trong phạm vi đo của cảm biến.
• Độ chính xác cao: Độ chính xác đạt ±0,1% F.S. theo thông số nhà sản xuất.
• Độ phân giải tốt: Đạt 0,025% F.S. tối thiểu.
• Đo nhiệt độ tích hợp: Thermistor hỗ trợ theo dõi nhiệt độ tại vị trí lắp đặt.
• Thiết kế nhỏ gọn: Đường kính 19,1 mm, thuận tiện khi bố trí trong các vị trí quan trắc.
• Khả năng bảo vệ cảm biến: Tích hợp bộ chống sét lan truyền ba cực (Tripolar Plasma Surge Arrestor) để bảo vệ cuộn dây cảm biến.
• Kết nối hệ thống quan trắc: Có thể kết hợp với máy đọc dây rung và bộ ghi dữ liệu GEOKON.

Bảng thông số kỹ thuật 4500S-2MPa

F.S. (Full Scale) là giá trị toàn thang đo. Thông số kỹ thuật được tham khảo từ datasheet dòng 4500 Series của GEOKON. Giá trị áp dụng cần đối chiếu với chứng nhận hiệu chuẩn đi kèm thiết bị.

3. Ưu điểm khi sử dụng cảm biến 4500S-2MPa Geokon

Công nghệ dây rung cho khả năng quan trắc ổn định

4500S-2MPa sử dụng nguyên lý Vibrating Wire để đo áp lực. Khi áp lực nước tác động lên màng cảm biến, màng sẽ biến dạng và làm thay đổi lực căng của dây rung.

Sự thay đổi này được chuyển thành tín hiệu tần số. Bộ đọc hoặc bộ ghi dữ liệu sẽ tiếp nhận tín hiệu để tính toán giá trị áp lực.

Phương pháp đo này có ưu điểm về độ ổn định lâu dài. Vì vậy, thiết bị phù hợp với các dự án cần quan trắc trong nhiều tháng hoặc nhiều năm.

Đo áp lực nước lỗ rỗng chính xác

Áp lực nước lỗ rỗng ảnh hưởng trực tiếp đến trạng thái ứng suất và độ ổn định của nền đất. Nếu áp lực nước tăng cao, sức kháng cắt của đất có thể giảm.

Việc sử dụng 4500S-2MPa giúp kỹ sư theo dõi sự thay đổi áp lực nước theo thời gian. Dữ liệu đo hỗ trợ đánh giá điều kiện địa chất và đưa ra phương án xử lý phù hợp.

Thiết kế nhỏ gọn, dễ dàng lắp đặt

Cảm biến có đường kính 19,1 mm và chiều dài 133 mm. Kích thước này giúp việc lắp đặt trở nên thuận tiện hơn tại các vị trí có không gian hạn chế.

Thiết bị có thể được chôn trực tiếp trong đất hoặc lắp đặt trong lỗ khoan, giếng quan trắc và các hệ thống ống phù hợp.

Tích hợp cảm biến nhiệt độ

Ngoài áp lực nước, 4500S-2MPa còn tích hợp thermistor để đo nhiệt độ tại vị trí lắp đặt.

Thông tin nhiệt độ giúp kỹ sư đánh giá điều kiện môi trường. Đồng thời, dữ liệu này hỗ trợ phân tích những thay đổi có thể ảnh hưởng đến kết quả đo áp lực.

Kết nối hệ thống quan trắc tự động

4500S-2MPa có thể kết nối với các thiết bị đọc và thu thập dữ liệu tương thích của GEOKON.

Khi kết hợp với datalogger, dữ liệu có thể được ghi nhận theo chu kỳ cài đặt. Nhờ đó, đơn vị quản lý dự án dễ dàng theo dõi biến động áp lực nước và xây dựng báo cáo quan trắc.

4. Ứng dụng thực tế của 4500S-2MPa Geokon

GEOKON 4500S-2MPa được sử dụng trong nhiều lĩnh vực xây dựng, thủy lợi và địa kỹ thuật. Thiết bị đặc biệt phù hợp với các công trình cần theo dõi áp lực nước trong đất và kết cấu.

Quan trắc đập thủy điện và đập đất

Trong công trình đập, áp lực nước có thể ảnh hưởng đến độ ổn định của nền móng và thân đập.

4500S-2MPa hỗ trợ:

• Đo áp lực nước lỗ rỗng trong thân đập.
• Theo dõi áp lực thấm qua nền móng.
• Giám sát sự thay đổi áp lực nước theo mực nước hồ.
• Đánh giá hiệu quả hệ thống thoát nước.
• Cung cấp dữ liệu phục vụ đánh giá an toàn công trình.

Quan trắc nền móng và công trình xây dựng

Trong quá trình thi công, sự thay đổi áp lực nước có thể ảnh hưởng đến khả năng chịu tải của nền đất.

Thiết bị được sử dụng để:

• Theo dõi áp lực nước dưới móng công trình.
• Đánh giá sự thay đổi áp lực nước trong quá trình gia tải.
• Giám sát nền đất yếu và nền đất đắp.
• Hỗ trợ đánh giá hiệu quả xử lý nền móng.
• Theo dõi điều kiện địa kỹ thuật trong giai đoạn vận hành.

Quan trắc hầm và công trình ngầm

Quá trình đào hầm có thể làm thay đổi trạng thái ứng suất và điều kiện nước ngầm xung quanh công trình.

4500S-2MPa hỗ trợ:

• Đo áp lực nước phía sau lớp lót hầm.
• Theo dõi áp lực nước trong khu vực đào ngầm.
• Giám sát sự thay đổi áp lực nước theo từng giai đoạn thi công.
• Hỗ trợ đánh giá hiệu quả hệ thống thoát nước và chống thấm.

Quan trắc mái dốc và công trình đất đắp

Áp lực nước lỗ rỗng là một trong những yếu tố quan trọng ảnh hưởng đến ổn định mái dốc.

Cảm biến 4500S-2MPa giúp:

• Theo dõi áp lực nước trong các lớp đất.
• Đánh giá sự thay đổi áp lực sau mưa lớn.
• Giám sát hiệu quả hệ thống thoát nước.
• Cung cấp dữ liệu hỗ trợ phân tích ổn định mái dốc.
• Theo dõi biến động áp lực trong quá trình gia tải.

Quan trắc hệ thống giếng và nước ngầm

Thiết bị cũng có thể được lắp đặt trong lỗ khoan và giếng quan trắc phù hợp.

Các ứng dụng gồm:

• Theo dõi áp lực nước ngầm.
• Đánh giá biến động áp lực tại các tầng đất.
• Hỗ trợ thử nghiệm bơm nước.
• Giám sát áp lực nước trong các khu vực có điều kiện địa chất phức tạp.

5. Các sản phẩm cùng hãng GEOKON

GEOKON cung cấp nhiều thiết bị quan trắc địa kỹ thuật, cảm biến dây rung và hệ thống thu thập dữ liệu. Các sản phẩm được phát triển để đáp ứng yêu cầu theo dõi biến dạng, áp lực, chuyển vị và điều kiện môi trường trong công trình.

Dưới đây là một số dòng sản phẩm đáng chú ý cùng hãng.

Nhóm cảm biến đo áp lực nước – Piezometers

Nhóm cảm biến quan trắc địa kỹ thuật khác

Nhóm thiết bị đọc và thu thập dữ liệu

Lưu ý: Danh sách là các dòng sản phẩm và model tham khảo của GEOKON. Cấu hình, tình trạng cung cấp và khả năng tương thích cần được xác nhận theo tài liệu kỹ thuật hiện hành.

6. Hướng dẫn lựa chọn cảm biến 4500S-2MPa phù hợp

Để hệ thống quan trắc hoạt động hiệu quả, việc lựa chọn cảm biến cần dựa trên điều kiện thực tế của công trình.

Xác định dải áp lực cần đo

Trước tiên, cần xác định áp lực nước dự kiến tại vị trí lắp đặt. Với dải đo 2 MPa, 4500S-2MPa phù hợp khi giá trị áp lực nằm trong phạm vi đo và có đủ biên an toàn.

Xác định vị trí lắp đặt

Cảm biến có thể được lắp đặt trong nền đất, đập đất, lỗ khoan hoặc giếng quan trắc. Mỗi vị trí cần phương án lắp đặt và vật liệu lọc phù hợp.

Kiểm tra điều kiện địa chất

Loại đất, độ thấm và điều kiện nước ngầm ảnh hưởng đến kết quả đo. Vì vậy, cần lựa chọn phương pháp lắp đặt phù hợp với thiết kế quan trắc.

Lựa chọn chiều dài cáp

Chiều dài cáp cần đáp ứng khoảng cách từ cảm biến đến vị trí đặt bộ đọc hoặc datalogger. Đồng thời, cần tính đến phương án bảo vệ cáp trong quá trình thi công.

Lựa chọn hệ thống thu thập dữ liệu

Nếu cần quan trắc thủ công, có thể sử dụng máy đọc GK-404 hoặc GK-405 tương thích. Với hệ thống quan trắc tự động, nên kết hợp datalogger và phần mềm quản lý dữ liệu phù hợp.

7. Vì sao nên lựa chọn cảm biến GEOKON?

GEOKON là thương hiệu chuyên về thiết bị quan trắc địa kỹ thuật và kết cấu công trình. Các sản phẩm của hãng được sử dụng trong nhiều dự án xây dựng, thủy lợi, giao thông và khai thác mỏ.

Những lợi ích nổi bật khi lựa chọn thiết bị GEOKON gồm:

• Chuyên môn về quan trắc: Danh mục thiết bị đa dạng cho nhiều bài toán địa kỹ thuật.
• Công nghệ dây rung: Hỗ trợ đo lường ổn định trong các ứng dụng dài hạn.
• Đa dạng cảm biến: Có thể kết hợp đo áp lực, biến dạng, chuyển vị và độ nghiêng.
• Khả năng mở rộng: Hỗ trợ xây dựng hệ thống quan trắc từ thủ công đến tự động.
• Giải pháp đồng bộ: Có các thiết bị đọc, datalogger và phụ kiện phục vụ hệ thống.

Với model 4500S-2MPa, doanh nghiệp và đơn vị tư vấn có thể triển khai giải pháp đo áp lực nước lỗ rỗng phục vụ đánh giá điều kiện địa kỹ thuật và giám sát an toàn công trình.
