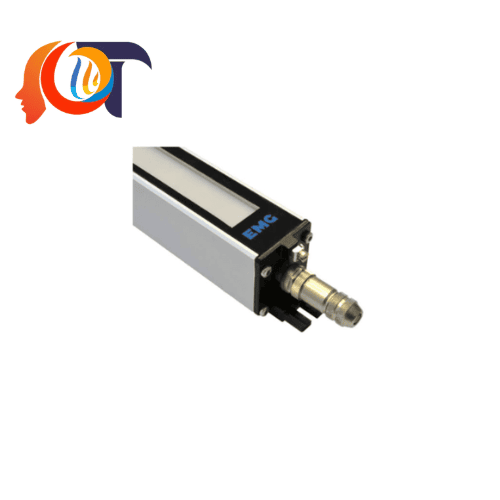

391623 LLS 475/01 EMG (STRIP LIGHT) – Bộ phát ánh sáng tuyến tính cho hệ thống dẫn hướng dải

391623 LLS 475/01 EMG là bộ phát ánh sáng tuyến tính (Strip Light/Light Transmitter) được sản xuất bởi EMG Automation, thương hiệu đến từ Đức chuyên cung cấp các giải pháp đo lường, điều khiển và dẫn hướng vật liệu trong công nghiệp.

LLS 475/01 được sử dụng trong các hệ thống kiểm soát vị trí dải vật liệu, đặc biệt là các dây chuyền xử lý thép, kim loại dạng cuộn và các vật liệu dạng strip.

Thiết bị tạo ra một vùng ánh sáng tuyến tính ổn định. Khi kết hợp với bộ thu quang phù hợp, hệ thống có thể xác định vị trí biên hoặc vị trí tâm của dải vật liệu một cách liên tục.

Với thiết kế chuyên dụng cho môi trường công nghiệp, 391623 LLS 475/01 EMG phù hợp cho các dây chuyền yêu cầu khả năng kiểm soát vị trí ổn định, chính xác và hoạt động liên tục.

Tổng quan về 391623 LLS 475/01 EMG

LLS 475/01 là một bộ phát ánh sáng tuyến tính thuộc hệ thống đo và điều khiển dải vật liệu của EMG Automation.

Thiết bị sử dụng công nghệ LED để tạo vùng sáng có chiều dài hữu dụng khoảng 475 mm. Nguồn cấp sử dụng 24 VDC, phù hợp với hệ thống điện điều khiển công nghiệp.

Trong hệ thống dẫn hướng dải, LLS 475/01 thường được bố trí đối diện với bộ thu quang. Khi dải vật liệu đi qua vùng sáng, bộ thu có thể xác định sự thay đổi của ánh sáng để tính toán vị trí của vật liệu.

Mã sản phẩm:

391623

Model:

LLS 475/01

Tên sản phẩm:

Strip Light / Linear Light Emitter / Light Transmitter

Thương hiệu:

EMG Automation

Đặc điểm nổi bật của LLS 475/01 EMG

LLS 475/01 được thiết kế tập trung vào khả năng phát sáng ổn định và làm việc liên tục trong hệ thống đo vị trí dải.

Một số đặc điểm đáng chú ý gồm:

Công nghệ LED cho nguồn sáng ổn định và tuổi thọ cao.

Vùng sáng hữu dụng khoảng 475 mm, phù hợp với nhiều hệ thống kiểm soát dải có kích thước trung bình.

Sử dụng nguồn điện 24 VDC, thuận tiện tích hợp vào tủ điều khiển tự động hóa.

Ánh sáng xoay chiều ở tần số khoảng 2 kHz giúp hệ thống giảm ảnh hưởng từ nguồn sáng bên ngoài.

Thiết kế công nghiệp với cấp bảo vệ IP65, phù hợp với các môi trường sản xuất có bụi và điều kiện vận hành liên tục.

Thiết bị có thể kết hợp với các bộ thu quang và hệ thống điều khiển của EMG để hình thành giải pháp đo và dẫn hướng dải hoàn chỉnh.

Thông số kỹ thuật 391623 LLS 475/01

Thông số thực tế có thể phụ thuộc vào phiên bản thiết bị và cấu hình hệ thống. Khi thay thế thiết bị trong dây chuyền đang vận hành, nên đối chiếu đầy đủ mã sản phẩm và thông tin trên nhãn thiết bị.

Ứng dụng của 391623 LLS 475/01 EMG

LLS 475/01 được sử dụng chủ yếu trong các hệ thống đo và điều khiển vị trí của dải vật liệu.

Các ứng dụng tiêu biểu gồm:

Hệ thống dẫn hướng dải vật liệu.

Kiểm soát vị trí biên của strip.

Xác định và điều khiển vị trí tâm của dải.

Dây chuyền cán thép và gia công kim loại.

Máy xử lý thép dạng cuộn.

Dây chuyền gia công vật liệu dạng strip.

Hệ thống cắt biên và điều khiển vị trí vật liệu.

Các hệ thống EVK/EVM của EMG.

Trong các dây chuyền sản xuất liên tục, việc kiểm soát chính xác vị trí dải vật liệu giúp hạn chế hiện tượng lệch biên, giảm nguy cơ sai lệch trong quá trình gia công và nâng cao độ ổn định của dây chuyền.

Nguyên lý hoạt động của LLS 475/01

LLS 475/01 đóng vai trò là nguồn phát ánh sáng trong hệ thống đo vị trí dải.

Thiết bị phát ra một vùng ánh sáng tuyến tính trên chiều dài hoạt động. Dải vật liệu chạy qua vùng sáng này và tạo ra sự thay đổi trên tín hiệu quang.

Bộ thu quang sẽ tiếp nhận tín hiệu và xác định vị trí tương ứng của dải vật liệu.

Dữ liệu vị trí sau đó được đưa về hệ thống điều khiển để thực hiện các chức năng như:

Giám sát vị trí dải.

Phát hiện sai lệch biên.

Xác định vị trí tâm.

Điều khiển cơ cấu dẫn hướng.

Duy trì vị trí vật liệu theo giá trị cài đặt.

Cách tiếp cận này cho phép hệ thống kiểm soát vị trí vật liệu liên tục mà không cần tiếp xúc trực tiếp với dải trong quá trình đo.

LLS 475/01 kết hợp với thiết bị nào?

Trong một hệ thống hoàn chỉnh, LLS 475/01 thường không hoạt động độc lập mà được kết hợp với các thiết bị thu quang, bộ điều khiển và cơ cấu dẫn hướng.

Một cấu hình điển hình có thể bao gồm:

LLS 475/01: Bộ phát ánh sáng tuyến tính.

LS 13/14: Bộ thu quang dùng để nhận tín hiệu từ vùng sáng.

Bộ điều khiển hệ thống: Xử lý tín hiệu vị trí và đưa ra lệnh điều khiển.

Cơ cấu dẫn hướng dải: Điều chỉnh vị trí vật liệu theo tín hiệu phản hồi.

Sự kết hợp giữa các thiết bị giúp tạo thành một hệ thống kiểm soát vị trí dải tự động, phù hợp với các dây chuyền sản xuất liên tục.

Lợi ích khi sử dụng 391623 LLS 475/01 EMG

Việc sử dụng LLS 475/01 trong hệ thống tự động hóa mang lại nhiều lợi ích cho dây chuyền sản xuất.

Kiểm soát vị trí dải vật liệu liên tục.

Hỗ trợ duy trì vị trí biên và vị trí tâm ổn định.

Giảm nguy cơ lệch dải trong quá trình sản xuất.

Hạn chế sai lệch trong các công đoạn cán, cắt và gia công vật liệu.

Tăng mức độ tự động hóa của dây chuyền.

Giảm sự phụ thuộc vào thao tác điều chỉnh thủ công.

Thiết kế phù hợp với môi trường công nghiệp và vận hành liên tục.

Dễ dàng tích hợp với các hệ thống đo và dẫn hướng dải của EMG.

Các sản phẩm cùng hãng EMG Automation

EMG Automation cung cấp nhiều thiết bị phục vụ đo lường, dẫn hướng và điều khiển dải vật liệu trong công nghiệp.

Một số sản phẩm cùng hãng có thể được sử dụng trong các hệ thống liên quan gồm:

LLS 475/01: Bộ phát ánh sáng tuyến tính, mã sản phẩm 391623.

LLS 675/01: Bộ phát ánh sáng tuyến tính với vùng sáng lớn hơn.

LLS 875/01: Bộ phát ánh sáng tuyến tính cho các ứng dụng có chiều rộng dải lớn.

LLS 1075/01: Bộ phát ánh sáng tuyến tính dành cho hệ thống đo dải rộng.

LLS 1075/02: Phiên bản khác trong dòng bộ phát ánh sáng LLS.

LS 13/14: Bộ thu quang sử dụng trong hệ thống phát hiện và xác định vị trí dải.

EVK: Hệ thống điều khiển và dẫn hướng dải vật liệu của EMG.

EVM: Giải pháp đo và điều khiển vị trí dải trong dây chuyền công nghiệp.

KLW: Dòng cảm biến hành trình được sử dụng trong các hệ thống điều khiển vị trí và cơ cấu chấp hành.

ECU: Các thiết bị hiển thị và xử lý tín hiệu phục vụ hệ thống EMG.

Các model trên có thể được lựa chọn tùy theo chiều rộng dải vật liệu, cấu hình máy và yêu cầu đo lường của từng dây chuyền.

391623 LLS 475/01 EMG phù hợp với hệ thống nào?

LLS 475/01 là lựa chọn phù hợp cho các hệ thống cần phát hiện và kiểm soát vị trí dải vật liệu bằng phương pháp quang học.

Thiết bị đặc biệt phù hợp với:

Nhà máy thép.

Dây chuyền cán kim loại.

Dây chuyền xử lý thép cuộn.

Máy cắt và xử lý strip.

Hệ thống dẫn hướng vật liệu.

Dây chuyền sản xuất liên tục.

Hệ thống tự động hóa cần kiểm soát vị trí biên hoặc vị trí tâm của vật liệu.

Đối với hệ thống đang sử dụng thiết bị EMG, việc lựa chọn đúng model LLS giúp đảm bảo khả năng tương thích với bộ thu quang và hệ thống điều khiển hiện có.

Mua 391623 LLS 475/01 EMG chính hãng tại Việt Nam

391623 LLS 475/01 EMG là thiết bị chuyên dụng, vì vậy việc xác định đúng mã sản phẩm trước khi đặt hàng rất quan trọng. Khi cần thay thế thiết bị đang sử dụng, khách hàng nên cung cấp mã LLS, part number và hình ảnh nhãn thiết bị để được kiểm tra và tư vấn chính xác.

IOT Master cung cấp các thiết bị tự động hóa công nghiệp và linh kiện thay thế chính hãng tại Việt Nam, hỗ trợ khách hàng kiểm tra model, tài liệu kỹ thuật và phương án thay thế phù hợp.
