Unitronics UIA‑0800N – Module 8 đầu vào analog (0–10 V / 0–20 mA / 4–20 mA)

1. Giới thiệu chung

Module UIA‑0800N là thành phần mở rộng của hệ thống lập trình UniStream® (PLC + HMI) từ Unitronics (Israel). Nó cung cấp 8 kênh đầu vào analog, hỗ trợ đọc tín hiệu điện áp (0–10 V) hoặc dòng điện (0–20 mA / 4–20 mA), độ phân giải 13 bit, dùng gắn phía sau CPU‑for‑Panel hoặc trên thanh DIN thông qua kit mở rộng

2. Thông số kỹ thuật UIA-0800N Unitronics Vietnam

• 8 đầu vào analog, độc lập, chuyển đổi SAR 13 bit, không cách ly .

• Phạm vi đo: 0–10 V, 0–20 mA và 4–20 mA, quá ngưỡng cho phép tới +1.5% (VD: 10.15 V), tự báo overflow .

• Độ chính xác: ±0.3% FS ở 25 °C (±0.5% toàn ngưỡng nhiệt –20…+55 °C)

• Trở kháng đầu vào: ~552 kΩ (điện áp), ~118 Ω (dòng); lọc nhiễu 10/50/60/200 Hz có thể điều chỉnh độ mịn

• Tốc độ cập nhật: từ 2.5 ms (200 Hz) đến 50 ms (10 Hz) .

• LED trạng thái: báo lỗi tín hiệu hoặc bus I/O, tricolor báo trạng thái module

• Nhiệt độ hoạt động: –20…+55 °C, lưu trữ –30…+70 °C, IP20, chịu rung/shock chuẩn IEC .

• Kích thước & khối lượng: khoảng 13 × 7 × 12 cm, nặng ~130 g .

3. Tính năng nổi bật

• Hỗ trợ đa kiểu tín hiệu analog trong một mô-đun tiện lợi.

• Chất lượng đo cao với 13 bit: độ phân giải số tới 8192 bước, cho phép ứng dụng đo chính xác

• Tự động báo overflow và giới hạn tín hiệu rất hữu ích khi đọc giá trị vượt ngưỡng max.

• Tùy chỉnh lọc và đáp ứng phù hợp từng ứng dụng – từ tín hiệu nhanh đến đo môi trường ồn .

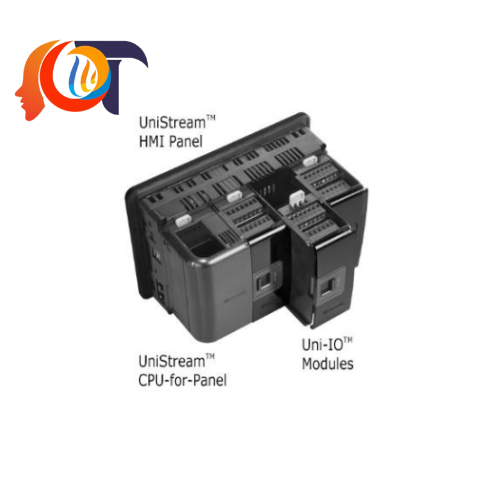

• Thiết kế module snap-in gắn trực tiếp phía sau HMI hoặc trên DIN-rail, tiết kiệm không gian bảng điều khiển.

4. Ứng dụng thực tế UIA-0800N Unitronics Vietnam

• Đọc cảm biến analog: nhiệt độ (PT100/PTC/NTC qua module khác), áp lực, lưu lượng, vị trí góc quay.

• Giám sát máy móc trong tự động hóa: đo mức tank, áp suất, tốc độ và các đại lượng phản hồi khác.

• Tích hợp hệ thống: dễ dàng cấu hình trong UniLogic để chuyển đổi và xử lý dữ liệu analog theo thời gian thực.

• Ứng dụng trong ngành: đóng gói, thực phẩm, HVAC, tòa nhà – nơi cần nhiều tín hiệu analog và độ chính xác cao.

5. Các module tương đương trong dòng Uni-I/O

• UIA‑0402N – 4 đầu vào analog giống UIA‑0800N.

• UIA‑0800N H – bản hỗ trợ HART (phiên bản nâng cấp)

• Các module số UID‑0016R, UID‑0808R, UID‑0808T, UID‑1600… bổ sung đầu vào số, đầu ra relay và cả analog/temperature.

Kết luận UIA-0800N Unitronics Vietnam

Unitronics UIA‑0800N là lựa chọn hoàn hảo khi bạn cần mở rộng số lượng tín hiệu analog cho hệ thống UniStream. Với 8 đầu vào đa dạng, độ phân giải cao, khả năng cấu hình linh hoạt lọc nhiễu và thiết kế mô-đun tiện lợi, thiết bị phù hợp cho mọi ứng dụng cần đo chính xác và tối ưu không gian tủ điều khiển.
