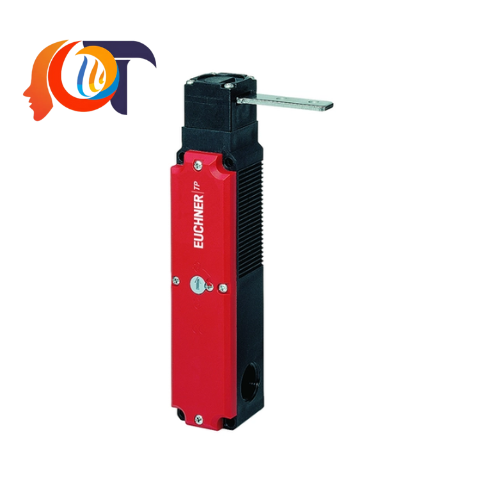

TP3-4121A024M (Order No. 084135) – Công tắc an toàn với khóa bảo vệ – Euchner

---

1. Tổng quan sản phẩm

TP3-4121A024M là công tắc an toàn (safety switch) dạng nhựa kiểu TP của Euchner, dùng để giám sát vị trí cửa bảo vệ. Thiết bị tích hợp cơ chế khóa bằng dòng đóng mạch (closed-circuit current principle). Cổng đấu cáp gồm 3 lỗ M20 x 1.5, có hỗ trợ chức năng giải phóng khẩn cấp (auxiliary release) giúp truy cập máy khi có sự cố. TP3-4121A024M-084135 Euchner Vietnam.

---

2. Đặc điểm nổi bật TP3-4121A024M-084135 Euchner Vietnam

• Cơ chế khóa an toàn: Dòng điện duy trì khóa cửa cho đến khi cuộn hút (solenoid) cấp điện và mở khóa.

• Công tắc chậm (slow-action) với:

  • 2 tiếp điểm khóa bảo vệ (guard lock monitoring, positively driven).

  • 1 tiếp điểm NC và 1 tiếp điểm NO để giám sát vị trí cửa.

• Giải phóng khẩn cấp: Cơ chế mở bằng dụng cụ hoặc chìa khóa khi mất nguồn — đảm bảo truy cập an toàn khi khẩn cấp.

• Tính linh hoạt trong lắp đặt: Hỗ trợ gia nhập theo chiều ngang hoặc dọc, có thể điều chỉnh góc linh hoạt và có tùy chọn tăng hành trình khi đóng bằng chặn cao su, giảm lực dồn lên đầu công tắc.


---

3. Thông số kỹ thuật chính TP3-4121A024M-084135 Euchner Vietnam

• Điện:

  • Công suất tiêu thụ ~8 W

  • Điện áp cuộn hút: AC/DC 24 V ±10 % (duty cycle 100 %)

  • Dòng danh định: AC-15 và DC-13 lên đến 4 A

• Môi trường & Cơ khí:

  • IP67 – kín nước và bụi

  • Tuổi thọ cơ học: 1 triệu chu kỳ kích hoạt

  • Lực khóa tối đa ~1300 N, giữ ~1000 N

  • Nhiệt độ hoạt động: từ –20 °C đến +55 °C

  • Tích hợp cơ chế khóa bằng lò xo, mở bằng cuộn hút (guard locking: closed-circuit principle)


---

4. Ứng dụng phổ biến

• Môi trường công nghiệp đóng tủ bảo vệ máy CNC, robot, hệ thống tự động — đảm bảo tắt máy khi cửa mở.

• Ứng dụng trong phòng sạch hoặc dây chuyền sản xuất cần khóa cửa an toàn nhưng phải dễ mở khẩn cấp.

• Hệ thống yêu cầu độ tin cậy cao và khả năng mở cơ khí trong trường hợp mất điện để đảm bảo an toàn thiết bị và người vận hành.

---

5. Lý do nên chọn TP3-4121A024M

• Độ an toàn cao nhờ thiết kế khóa bằng dòng, không phụ thuộc vào cơ cấu cơ khí đơn thuần.

• Vận hành ổn định và bền bỉ — IP67, vật liệu nhựa gia cố, tuổi thọ cơ học lâu dài.

• Tích hợp giám sát cửa và khóa cùng lúc — tiết kiệm không gian và tối ưu hệ thống dây.

• Tùy chọn giải phóng khẩn cấp giúp thao tác khi mất điện trở nên dễ dàng và an toàn hơn.

---

6. Các mã sản phẩm tương tự trong dòng TP – Euchner

1. TP3-4121A024M – Phiên bản chuẩn với 2 khóa, giám sát cửa.

2. Các biến thể TP3 với mã khác như TP3-4125…, TP3-4130… — khác về điện áp, số tiếp điểm, hành trình.

3. Phiên bản INOX hoặc chịu môi trường khắc nghiệt.

4. Các phiên bản NP / GP dòng khác dùng cùng nền tảng công nghệ TP với mẫu đặc biệt (ví dụ TP…A).
   5–15. Các phụ kiện đi kèm như actuator thẳng/inclined, tăng hành trình, bộ đèn LED báo, bộ công tắc an toàn bổ sung kiểu khác.


---

7. Kết luận TP3-4121A024M-084135 Euchner Vietnam

TP3-4121A024M – Công tắc an toàn TP với khóa và giám sát cửa là lựa chọn phù hợp cho hệ thống cần đảm bảo an toàn cao và vận hành tin cậy. Với thiết kế kín bụi nước (IP67), tích hợp khóa, giám sát cửa, tính năng giải phóng khẩn cấp và khả năng điều chỉnh hành trình khóa, đây là giải pháp toàn diện, tiết kiệm không gian và dễ tích hợp.
