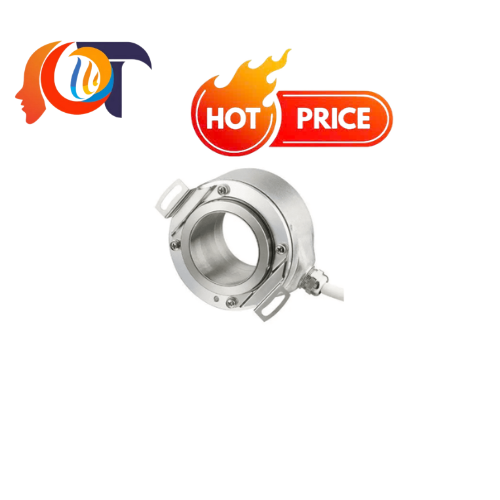

RI76TD/1024EH.4A38IF Hengstler – Encoder quay công nghiệp độ chính xác cao

RI76TD/1024EH.4A38IF là encoder gia tăng (incremental encoder) thuộc dòng ICURO RI76 của Hengstler – thương hiệu thiết bị tự động hóa nổi tiếng của Đức. Thiết bị được thiết kế để đo vị trí, tốc độ và góc quay của trục trong các hệ thống máy móc công nghiệp yêu cầu độ chính xác và độ ổn định cao. RI76TD/1024EH.4A38IF Hengstler Vietnam.

Encoder RI76TD nổi bật với cấu trúc trục rỗng xuyên tâm (through hollow shaft), cho phép lắp trực tiếp lên trục động cơ hoặc trục máy lớn. Nhờ thiết kế nhỏ gọn nhưng chắc chắn, thiết bị phù hợp với nhiều ứng dụng công nghiệp như động cơ, thang máy, máy in và hệ thống truyền động tự động.

Tổng quan về encoder RI76TD/1024EH.4A38IF Hengstler Vietnam

RI76TD/1024EH.4A38IF sử dụng công nghệ quang học (optical scanning) để tạo ra các xung tín hiệu chính xác khi trục quay. Các xung này được hệ thống điều khiển như PLC hoặc bộ điều khiển chuyển động xử lý để xác định vị trí và tốc độ quay của trục.

Thiết bị có độ phân giải 1024 xung mỗi vòng, đáp ứng tốt các ứng dụng cần kiểm soát chuyển động chính xác trong dây chuyền sản xuất hiện đại.

Encoder thuộc dòng RI76 được thiết kế cho trục có đường kính lớn, lên tới khoảng 42 mm, trong khi đường kính thân encoder chỉ 76 mm. Điều này giúp tối ưu không gian lắp đặt và tăng tính linh hoạt khi tích hợp vào hệ thống.

Đặc điểm nổi bật của RI76TD/1024EH.4A38IF Hengstler Vietnam

Thiết kế trục rỗng xuyên tâm giúp lắp đặt trực tiếp trên trục máy, giảm yêu cầu về khớp nối cơ khí.

Độ chính xác cao nhờ công nghệ đọc quang học, đảm bảo tín hiệu ổn định trong quá trình vận hành.

Độ phân giải 1024 xung/vòng phù hợp cho nhiều ứng dụng điều khiển chuyển động.

Đường kính thân encoder chỉ 76 mm, tiết kiệm không gian lắp đặt trong tủ máy hoặc cụm cơ khí.

Dải đường kính trục hỗ trợ từ khoảng 15 mm đến 42 mm, đáp ứng nhiều cấu hình máy khác nhau.

Vỏ nhôm chắc chắn, độ bảo vệ IP64 giúp thiết bị hoạt động ổn định trong môi trường công nghiệp.

Nhiệt độ hoạt động rộng từ –25°C đến 100°C, phù hợp với nhiều môi trường sản xuất.

Thông số kỹ thuật tiêu biểu RI76TD/1024EH.4A38IF Hengstler Vietnam

Loại encoder: Incremental encoder

Nguyên lý hoạt động: Optical

Độ phân giải: 1024 PPR

Kiểu trục: Through hollow shaft

Đường kính trục: 38 mm

Đường kính vỏ: 76 mm

Chuẩn bảo vệ: IP64

Tốc độ quay tối đa: khoảng 1800 rpm (tùy cấu hình)

Nhiệt độ hoạt động: –25°C đến +100°C

Vật liệu vỏ: Nhôm

Kết nối: Cáp tín hiệu

Các thông số này giúp encoder RI76TD hoạt động ổn định trong nhiều môi trường sản xuất và đảm bảo độ tin cậy cao trong thời gian dài.

Ứng dụng của encoder RI76TD/1024EH.4A38IF

Encoder Hengstler RI76TD được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp như:

Điều khiển động cơ công nghiệp

Máy in công nghiệp

Hệ thống thang máy

Máy đóng gói và dây chuyền sản xuất

Hệ thống băng tải và máy gia công

Nhờ khả năng đo tốc độ và vị trí chính xác, thiết bị giúp hệ thống điều khiển vận hành ổn định, đồng thời cải thiện hiệu suất và chất lượng sản xuất.

Các sản phẩm encoder Hengstler cùng dòng

Hengstler cung cấp nhiều model encoder thuộc dòng RI76TD với các độ phân giải và cấu hình trục khác nhau để phù hợp với nhiều ứng dụng công nghiệp.

Một số model phổ biến gồm:

RI76TD/1024EH.4A30IF

RI76TD/1024EH.4N42IF

RI76TD/1024EH.4O38KF

RI76TD/2048ED.4N15RF

RI76TD/4096ED.4A20IF

RI76TD/4096ED.4A24RF

RI76TD/4096EH.1N25RF-F0

Các model này đều thuộc dòng encoder quang học RI76, nổi bật với thiết kế trục rỗng, độ chính xác cao và khả năng hoạt động ổn định trong môi trường công nghiệp.

Một số dòng encoder Hengstler phổ biến khác

Ngoài dòng RI76TD, Hengstler còn cung cấp nhiều dòng encoder khác được sử dụng rộng rãi trong các hệ thống tự động hóa:

RI58 Series – encoder gia tăng kích thước nhỏ, phổ biến trong máy công nghiệp

RI36 Series – encoder compact cho không gian lắp đặt hạn chế

AD36 Series – encoder tuyệt đối (absolute encoder) độ chính xác cao

ACURO Series – encoder absolute hiệu năng cao cho ứng dụng servo

HS35R Series – encoder công nghiệp cho môi trường khắc nghiệt

Các sản phẩm của Hengstler được đánh giá cao nhờ độ bền, độ chính xác và khả năng hoạt động ổn định trong các hệ thống tự động hóa hiện đại.
